形式：重力式コンクリートダム
堤高、堤長：62.7m、199m
貯水量：3,800千m3(利用可能)
取水量：2.856m3/s(最大)
水車形式：横軸フランシス
利用水量：1.50m3/s～0.60m3/s
最大出力：640KW
計画発電量：2,732KWh
|
|

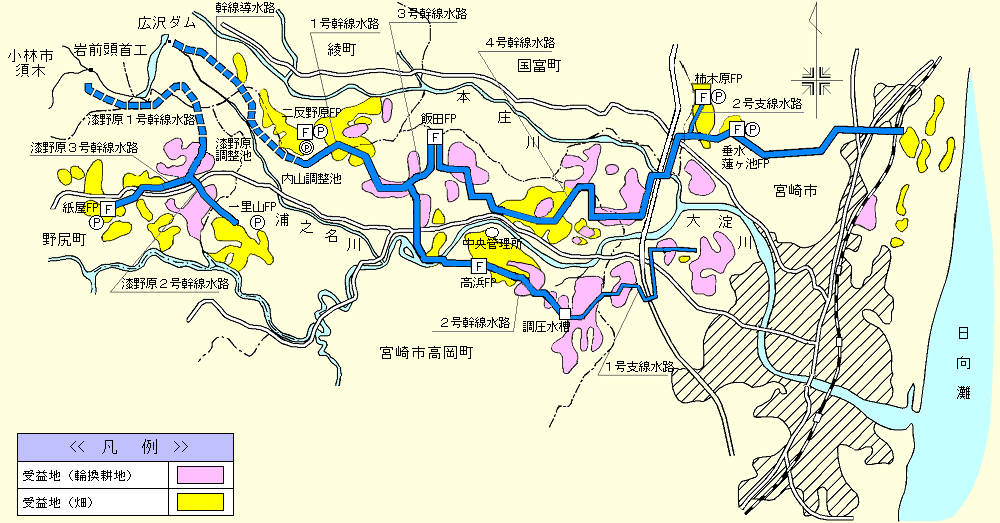

| 広沢ダム 形式：重力式コンクリートダム 堤高、堤長：62.7m、199m 貯水量：3,800千m3(利用可能) 取水量：2.856m3/s(最大) |
|
|
| 広沢ダム発電所 水車形式：横軸フランシス 利用水量：1.50m3/s～0.60m3/s 最大出力：640KW 計画発電量：2,732KWh |
|
| 岩前頭首工 形式：固定堰 堤高、堤長：3.3m、27.5m 取水量：0.822m3/s(最大) |
|
| 内山調整池 形式：ＲＣ擁壁 貯水量：25,000m3 |
|
| 二反野原揚水機場 主ポンプ：37KW × 2台 全揚程：85m |
|
| 二反野原ファームポンド 形式：ＰＣタンク 貯水量：1,500m3 |
|
| 二反野原加圧機場 保圧ポンプ：5.5KW × 2台 加圧ポンプ： 22KW × 2台 全揚程：45m |
|
| 高浜ファームポンド 形式：ＰＣタンク 貯水量：3,350m3 |
|
| 倉永調圧水槽 形式：ＲＣ擁壁 |
|
| 飯田ファームポンド 形式：ＰＣタンク 貯水量：4,250m3 |
|
| 柿木原ファームポンド 形式：ＲＣ擁壁 貯水量：1,050m3 |
|
| 柿木原加圧機場 保圧ポンプ： 5.5KW × 1台 加圧ポンプ：18.5KW × 2台 全揚程：42m |
|
| 垂水・蓮ヶ池ファームポンド 形式：ＰＣタンク 貯水量：3,050m3 |
|
| 漆野原調整池(３ヶ所) 形式：ＲＣ擁壁 及び合成ゴムシート 貯水量：20,100m3 |
|
| 一里山ファームポンド 形式：ＲＣ擁壁 貯水量：16,000m3 |
|
| 久木野加圧機場 保圧ポンプ：18.5KW × 2台 通年ポンプ： 90KW × 2台 防霜ポンプ： 240KW × 2台 全揚程：68m |
|
| 紙屋ファームポンド 形式：ＰＣタンク 貯水量：2,000m3 |
|
| 黒園原加圧機場 (低位系) 保圧ポンプ：5.5KW × 1台 加圧ポンプ： 22KW × 2台 全揚程：40m (高位系) 保圧ポンプ：5.5KW × 1台 加圧ポンプ： 22KW × 2台 全揚程：64m |
|
| 中央管理所 |
